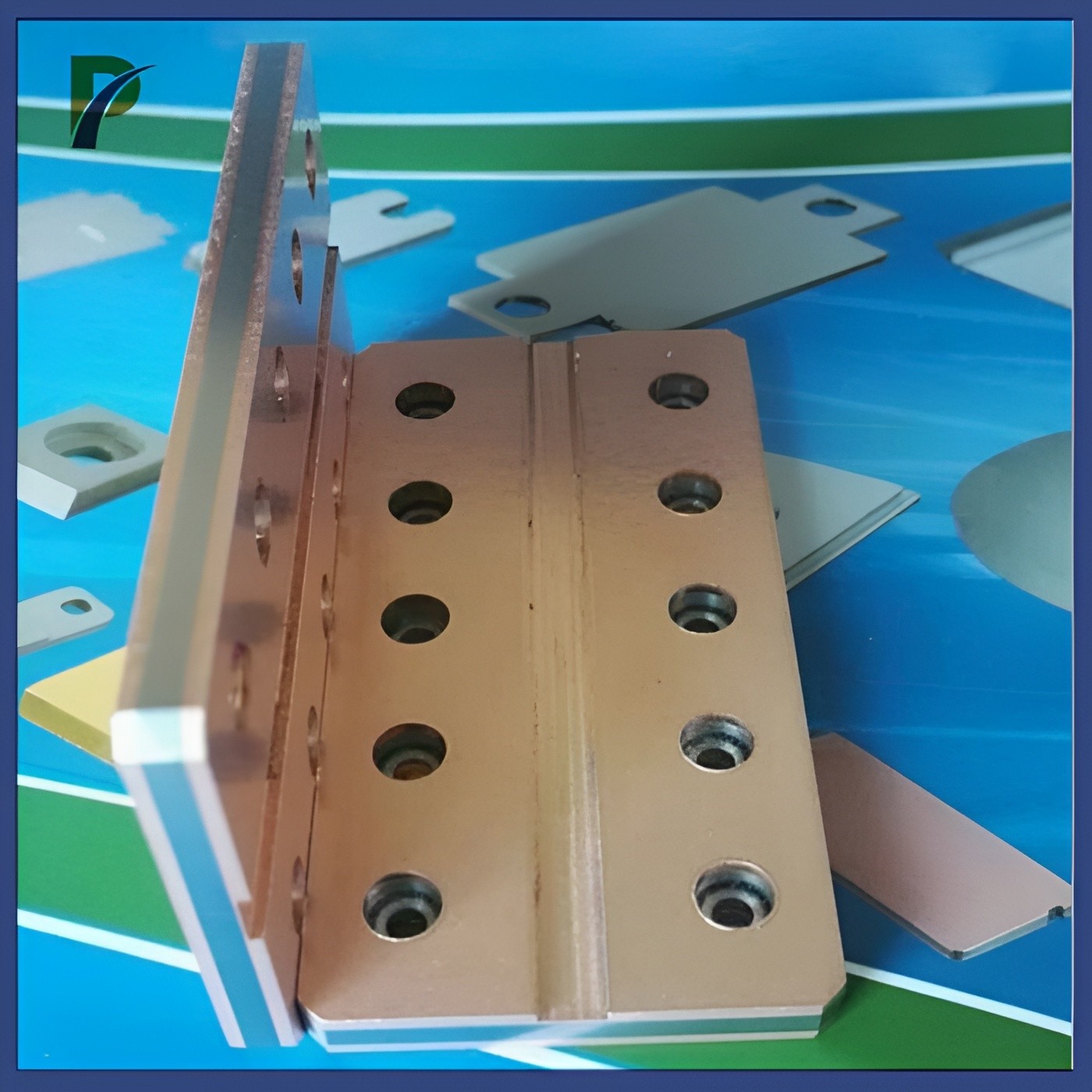

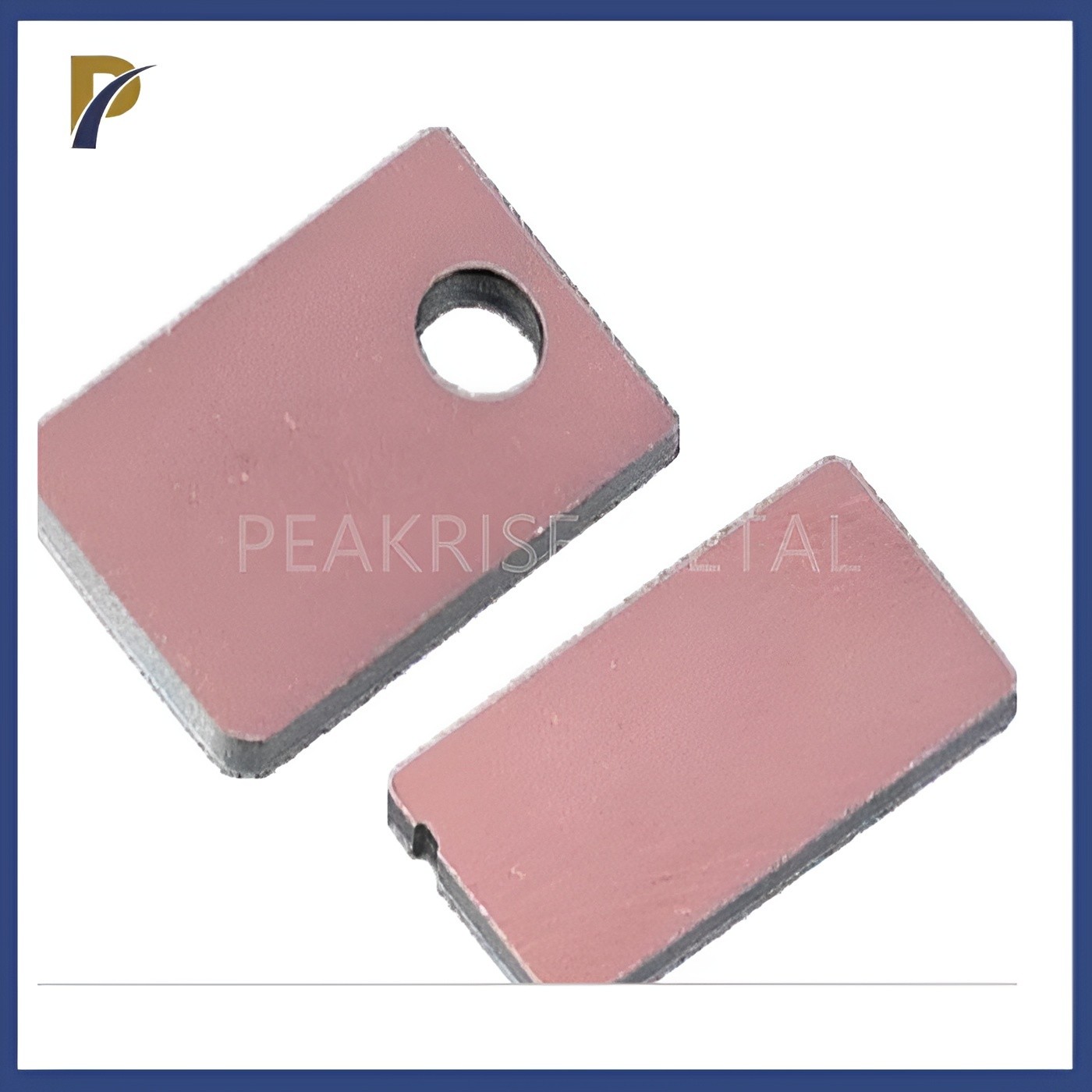

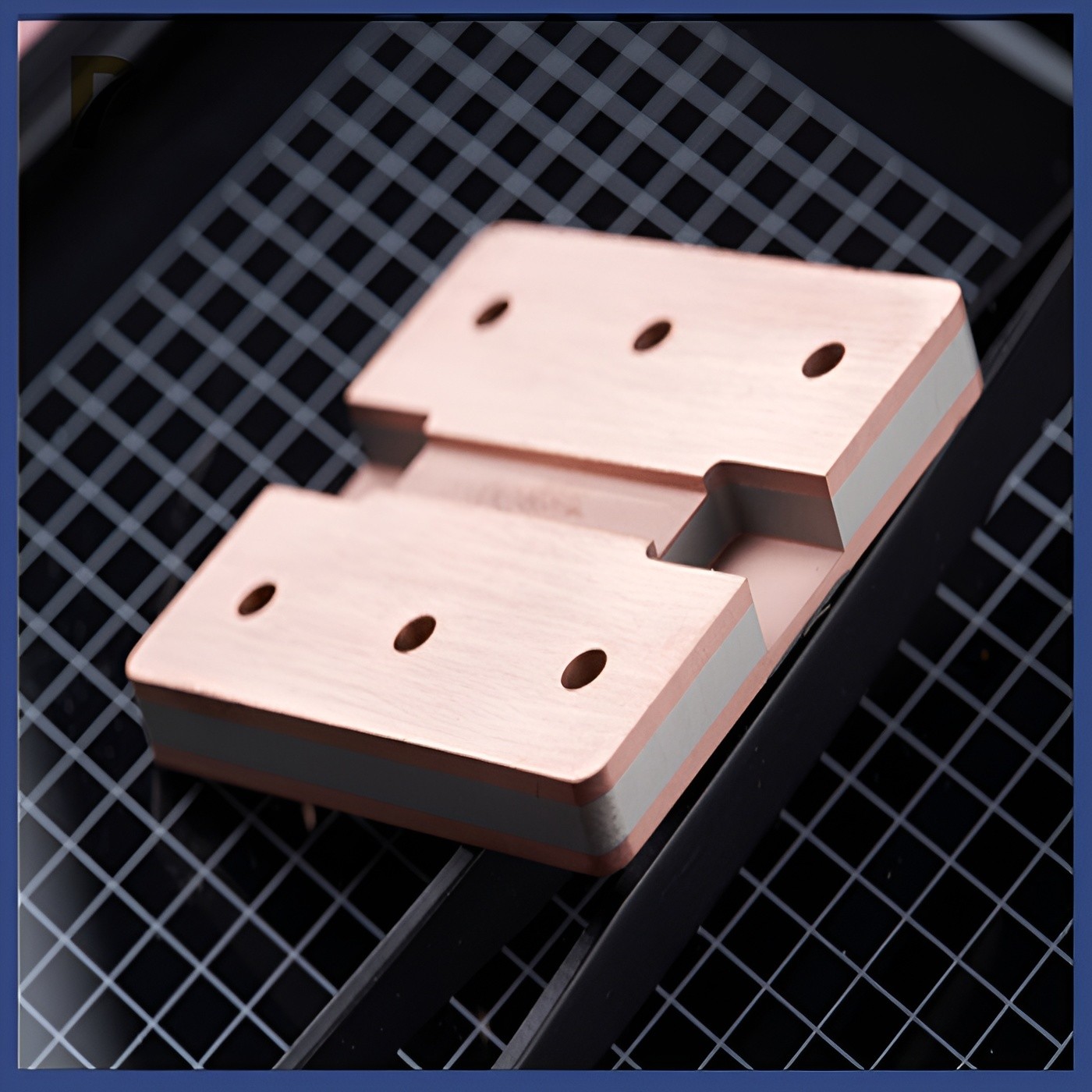

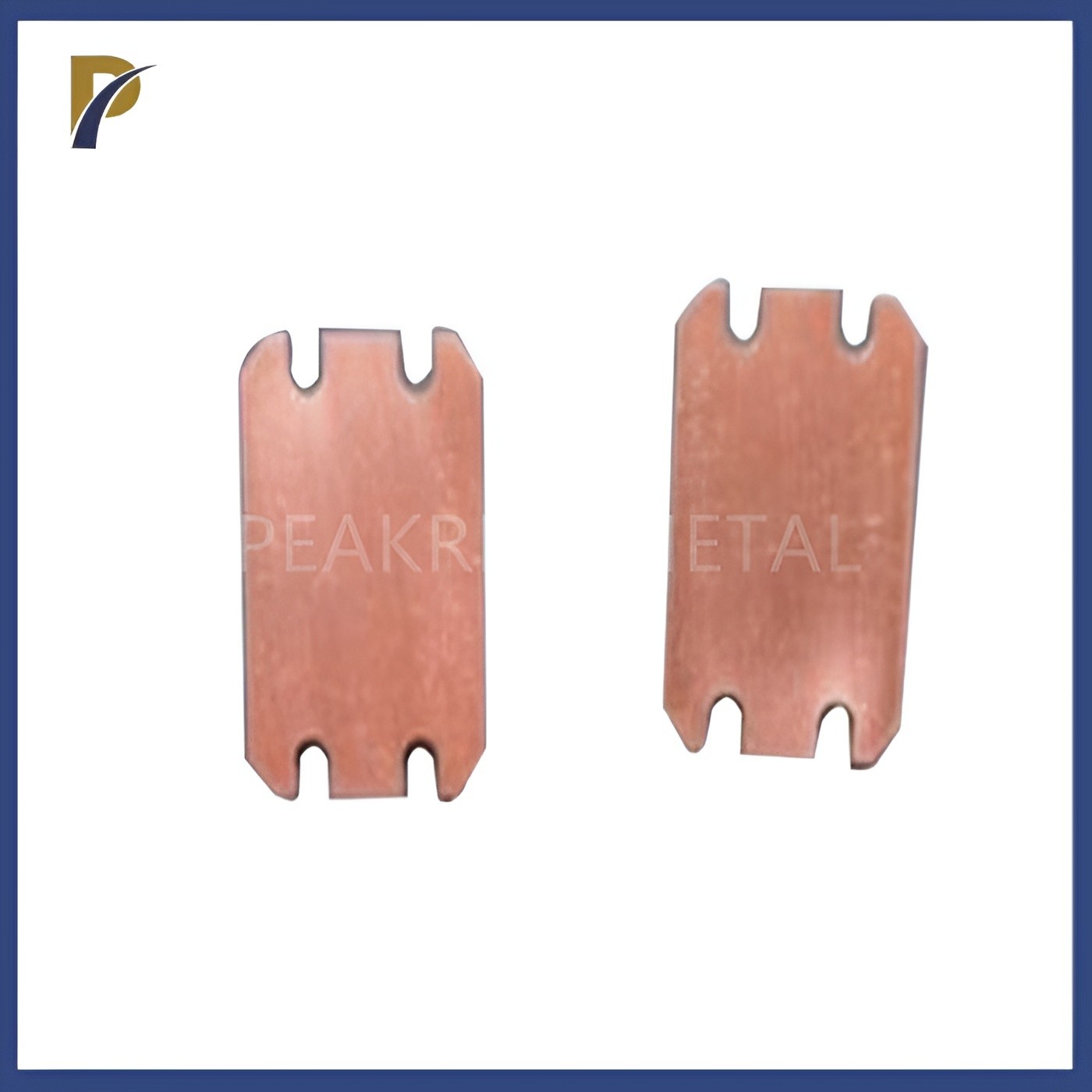

พื้นผิวโลหะผสมทองแดงโมลิบดีนัม CPC สำหรับแผ่นอะแดปเตอร์แก้วบรรจุภัณฑ์ไมโครอิเล็กทรอนิกส์

โดยมีลักษณะเป็นขั้นตอนดังนี้

1), แผ่นโลหะผสมโมลิบดีนัมทองแดงไฟฟ้า, ทองแดงไฟฟ้าที่ด้านบนและด้านล่างของแผ่นโลหะผสมโมลิบดีนัมทองแดง, ชั้นไฟฟ้ากลายเป็นเม็ดเพื่อให้ได้แผ่นโลหะผสมทองแดงโมลิบดีนัมทองแดง;

2), การชุบแผ่นทองแดงด้วยไฟฟ้า, การชุบทองแดงด้วยไฟฟ้าที่ด้านหนึ่งของแผ่นทองแดง, ชั้นการชุบด้วยไฟฟ้ากลายเป็นเม็ดละเอียด, และได้รับแผ่นทองแดงชุบทองแดง;

3) พันธะ วางแผ่นทองแดงชุบทองแดงโดยมีพื้นที่ไม่เล็กกว่าแผ่นโลหะผสมทองแดงโมลิบดีนัมชุบทองแดงทั้งสองด้านของแผ่นโลหะผสมทองแดงโมลิบดีนัมชุบทองแดงเพื่อสร้างแผ่นคอมโพสิตชั้นหนึ่ง พื้นผิวชุบด้วยไฟฟ้าของแผ่นทองแดงชุบทองแดงและแผ่นโลหะผสมทองแดงผสมโมลิบดีนัมชุบทองแดง พื้นผิวชุบด้วยไฟฟ้าทั้งสองจะติดเข้าด้วยกัน

4), ความดันไฮดรอลิก, บอร์ดคอมโพสิตระดับแรกวางอยู่บนแท่นกดไฮดรอลิกสำหรับแรงดันไฮดรอลิก, และบอร์ดทองแดงชุบทองแดงและบอร์ดโลหะผสมโมลิบดีนัมทองแดงชุบทองแดงถูกผูกมัดอย่างใกล้ชิดด้วยแรงดันไฮดรอลิก ที่สอง - แผ่นคอมโพสิตระดับและความดัน 20MPa

5) การเผา การวางแผ่นคอมโพสิตรองหลังจากแรงดันไฮดรอลิกในเตาเผาความร้อนไฟฟ้าสำหรับการเผาผนึก ให้ความร้อนที่ 1,060-1,080° C ภายใต้สภาวะการป้องกันบรรยากาศ และทำให้อุ่นเป็นเวลา 2 ชั่วโมงเพื่อให้ได้แผ่นคอมโพสิตขั้นที่สาม ;

6) การรีดร้อน การรีดร้อนแผ่นคอมโพสิตระดับที่สามภายใต้สถานะการป้องกันบรรยากาศเพื่อให้ได้แผ่นคอมโพสิตระดับที่สี่ อุณหภูมิการรีดร้อนคือ 750-850 ° C;

7), การรักษาพื้นผิว, ใช้เครื่องขัดสายพานเพื่อขจัดชั้นออกซิเดชั่นบนพื้นผิวของบอร์ดคอมโพสิตเกรดสี่, รับบอร์ดคอมโพสิตเกรดห้า;

8) การรีดเย็น การรีดเย็นแผ่นคอมโพสิตเกรดห้า เพื่อให้แผ่นคอมโพสิตเกรดห้าเป็นไปตามข้อกำหนดความหนา และได้รับแผ่นคอมโพสิตเกรดหก

9) การปรับระดับ การปรับระดับบอร์ดคอมโพสิตหกระดับ และได้รับบอร์ดคอมโพสิตทองแดง-โมลิบดีนัม-ทองแดง-ทองแดงที่เสร็จแล้วหลังจากการปรับระดับ

3. พารามิเตอร์ของ Cu/MoCu30/Cu CPC 1:4:1 วัสดุพิมพ์สำหรับบรรจุภัณฑ์ไมโครอิเล็กทรอนิกส์:

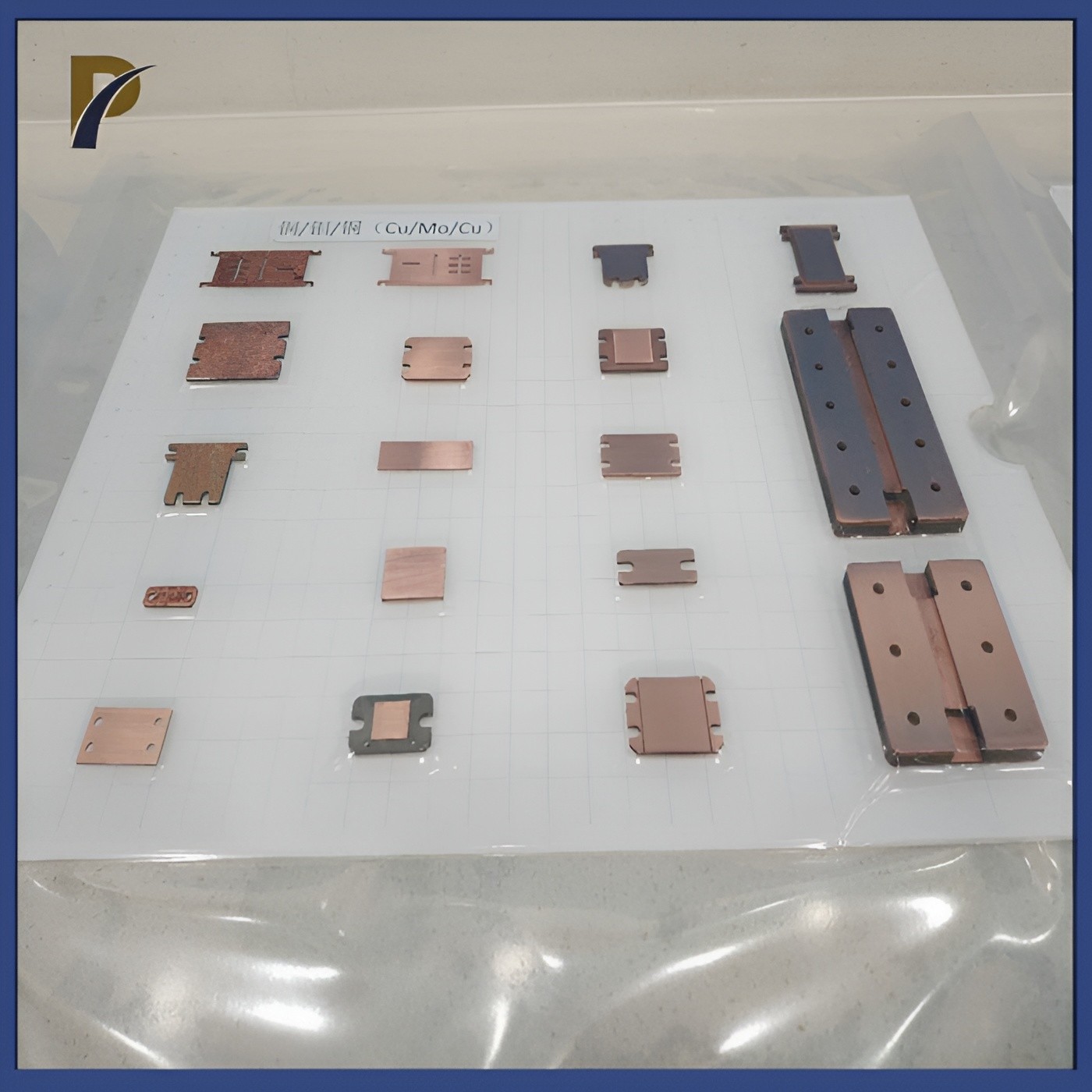

ขนาดตามรูปวาดของลูกค้า เราสามารถประมวลผลรูปร่างของแผ่น Cu/MoCu30/Cu สำหรับบรรจุภัณฑ์ไมโครอิเล็กทรอนิกส์
